檢測 SMT 電腦主板焊接質量的常用方法有哪些?

2024-11-08 09:39:37
0

  以下是檢測 SMT 電腦主板焊接質量的一些常用方法:

  一、目視檢查

  這是很基本也是很直觀的方法。檢查人員通過肉眼或者使用放大鏡,仔細觀察主板上的焊點外觀。一個良好的焊點應該呈現出明亮、光滑的表面,形狀規則,如呈半月形或近似球形包裹在元器件引腳和焊盤之間。目視檢查可以快速發現一些明顯的焊接缺陷,例如焊錫不足,會導致引腳和焊盤之間的連接不牢固;焊錫過多,可能會出現短路的情況;焊點形狀不規則,比如有尖刺或者拉尖,可能會在后續使用過程中產生電氣問題。

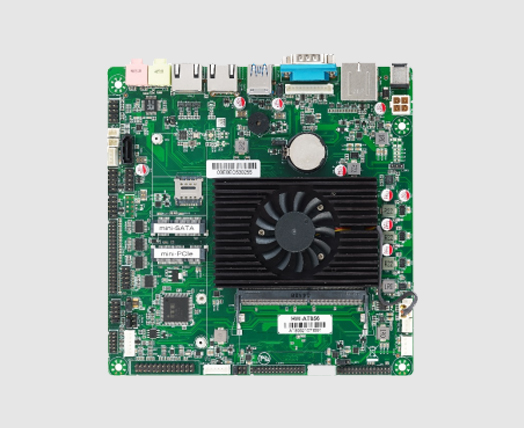

SMT 電腦主板

  二、自動光學檢測(AOI)

  AOI 系統利用光學成像技術對主板進行掃描。它通過將實際的焊接圖像與預先設定的標準圖像進行對比來判斷焊接質量。這種方法能夠快速、準確地檢測出諸如元件偏移、極性反轉、少錫、多錫等多種焊接缺陷。AOI 設備可以在生產線上高速運行,能夠檢測出微小的焊接問題,大大提高了檢測效率和質量控制水平。例如,對于微小的 0402 封裝的貼片電阻,AOI 可以準確地檢查其焊點是否合格。

  三、X - 射線檢測

  對于多層電路板或者有隱藏焊點的情況,X - 射線檢測是非常有效的方法。它能夠穿透電路板,顯示出內部焊點的結構。通過 X - 射線成像,可以觀察到焊點內部是否存在空洞、氣泡等缺陷。這些內部缺陷可能會影響焊點的機械強度和電氣性能。例如,在 BGA(球柵陣列)封裝的芯片焊接中,其焊點隱藏在芯片底部,X - 射線檢測能夠清晰地看到每個焊球的連接情況,保證焊接質量。

  四、電氣測試

  開路 / 短路測試:使用專門的測試設備,在主板的各個引腳和線路之間施加一定的電壓或電流信號,檢測是否存在開路(線路不連通)或短路(不應連通的線路連通)的情況。這可以有效發現焊接過程中可能導致的線路連接問題。

  功能測試:將主板安裝到一個測試平臺上,運行特定的測試軟件或硬件程序,模擬主板在實際工作環境中的功能。通過觀察主板是否能夠正常完成各項功能,如數據傳輸、信號處理等,間接判斷焊接質量是否合格。例如,對電腦主板進行開機自檢、內存讀寫測試等操作來檢查焊接是否良好。
